有留意过我们天梯榜的朋友应该都知道，近期技嘉的EAGLE PM系列冲上了电源天榜前三的位置，为了验证一下厂家是不是给送测我们特挑样品，于是近期我们在电商平台上自费购买了一个技嘉EAGLE 850PM PG5零售版回来复测，顺便也制作了这期内容。

本次我们购买的是白色版本，完整型号为技嘉EAGLE 850PM PG5 ICE，其售价比黑色版贵30元，产品特性方面则与系列产品保持一致，支持ATX 3.1规范，配备1个原生12V-2×6接口，搭载了一把支持智能启停的12cm风扇。

技嘉EAGLE 850PM PG5 ICE外观赏析

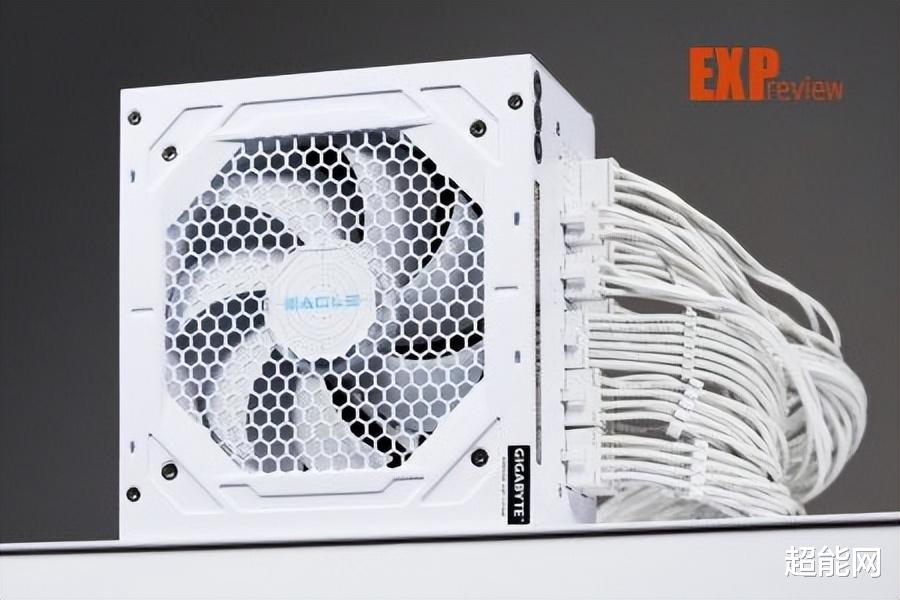

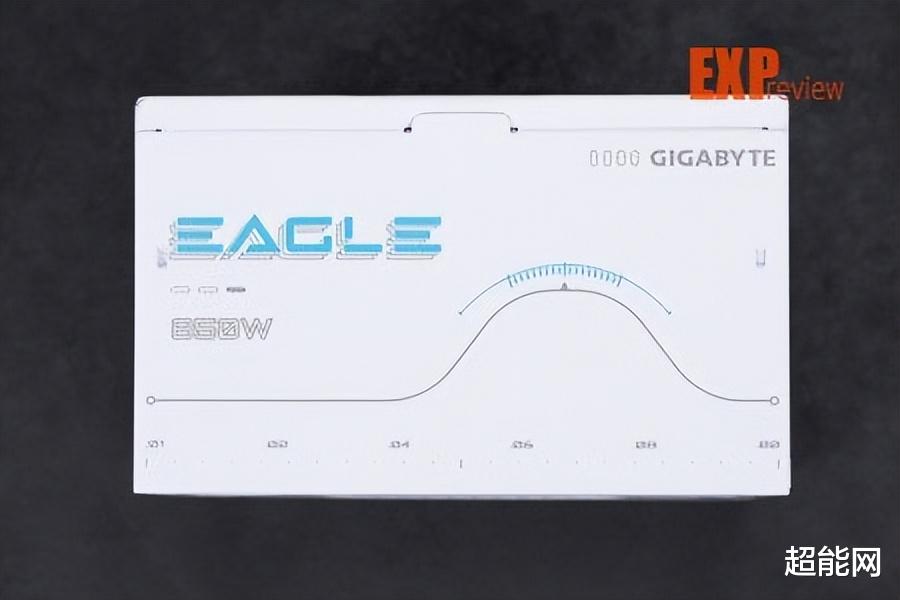

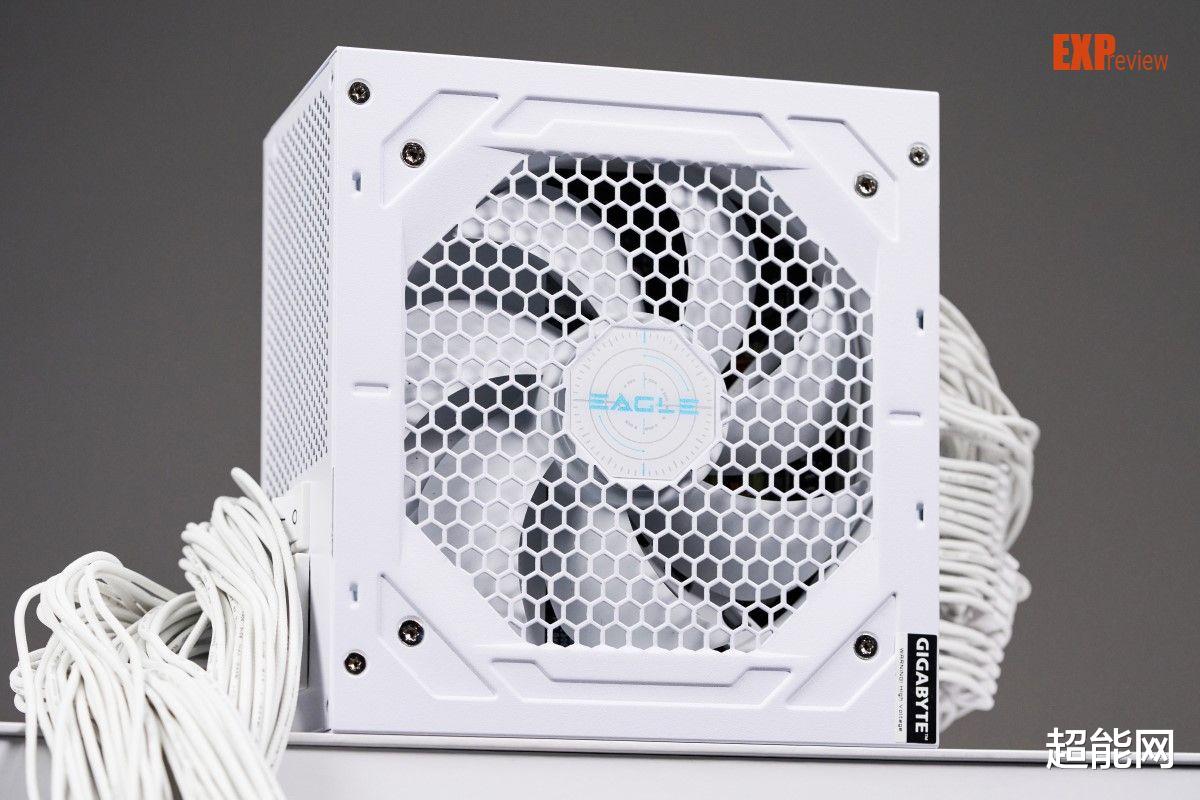

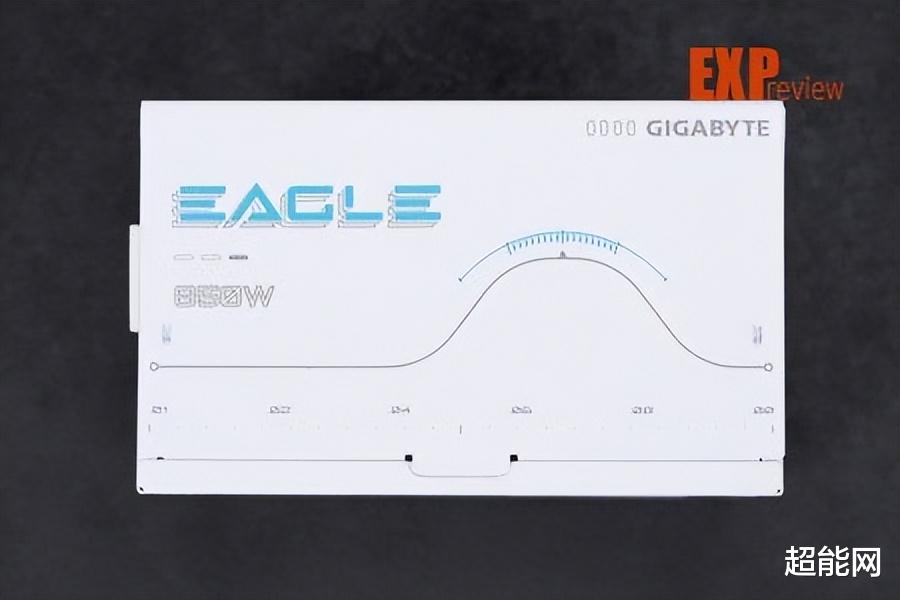

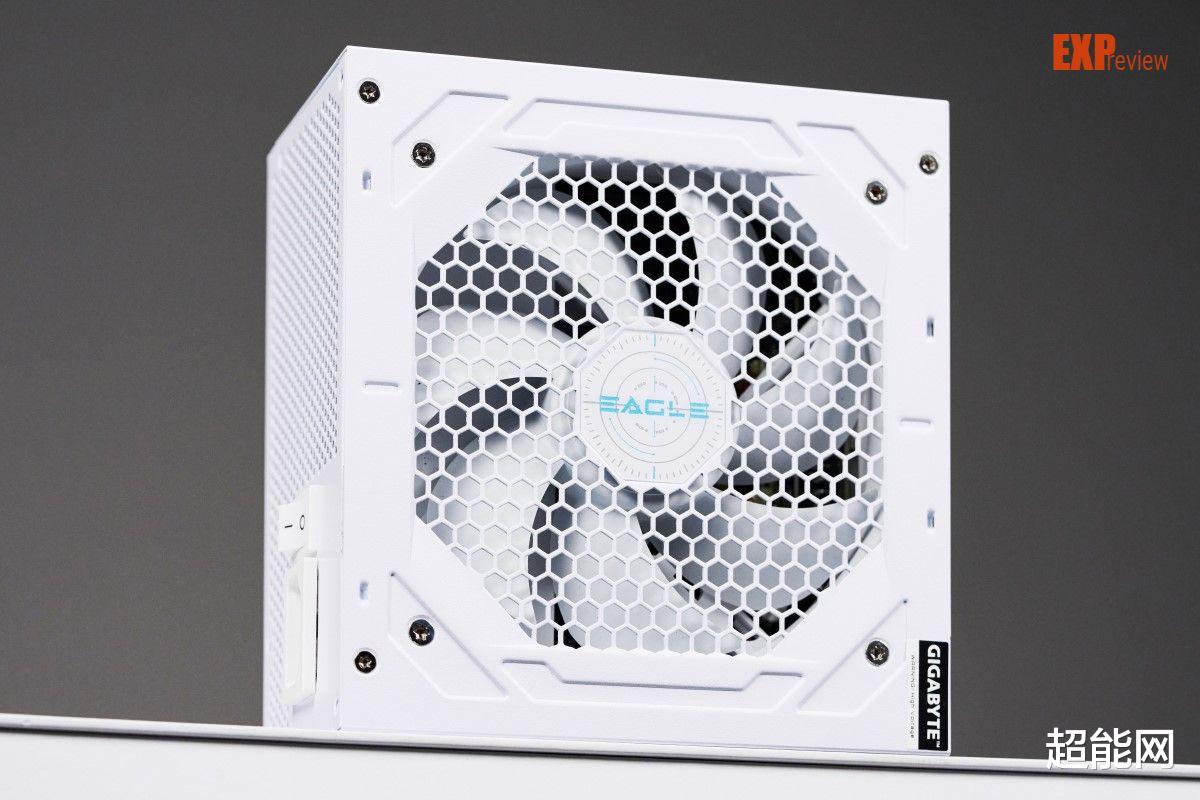

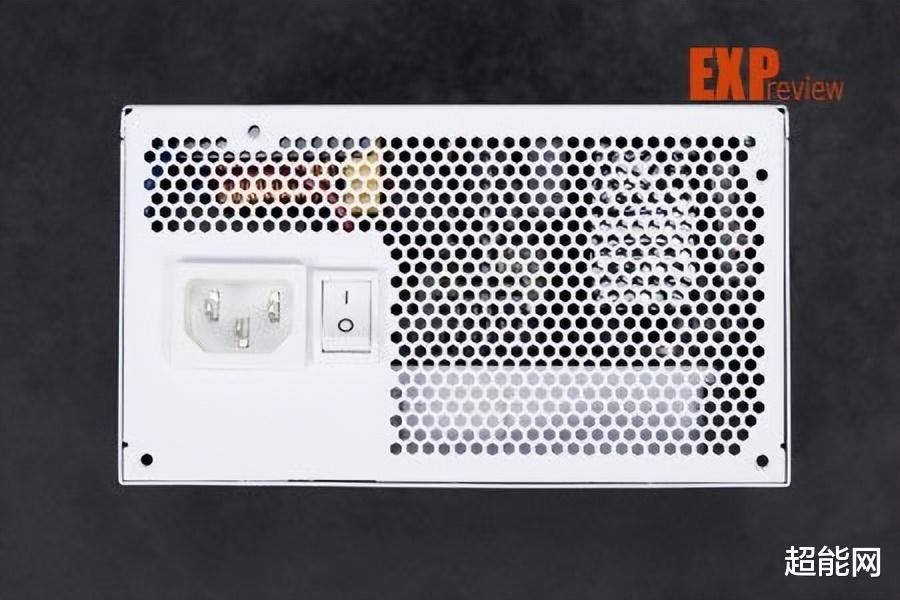

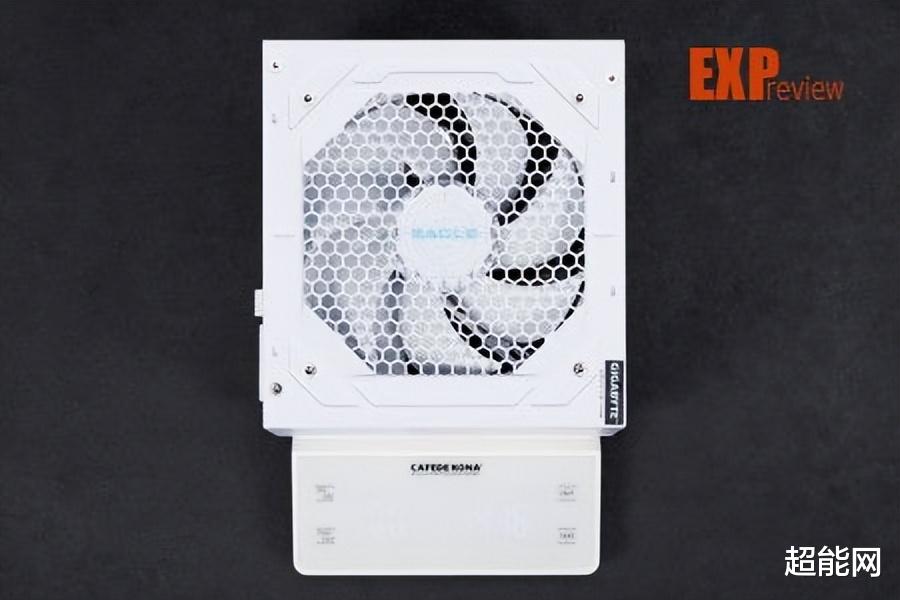

外观设计方面，技嘉EAGLE 850PM PG5 ICE的外壳线条设计则与此前我们评测的技嘉EAGLE 1000PM PG5完全一致了，电源长度为14cm，外壳采用了较多机甲和几何刻度图案继续装饰，外观设计对比其他主流电源更加多元和个性化。

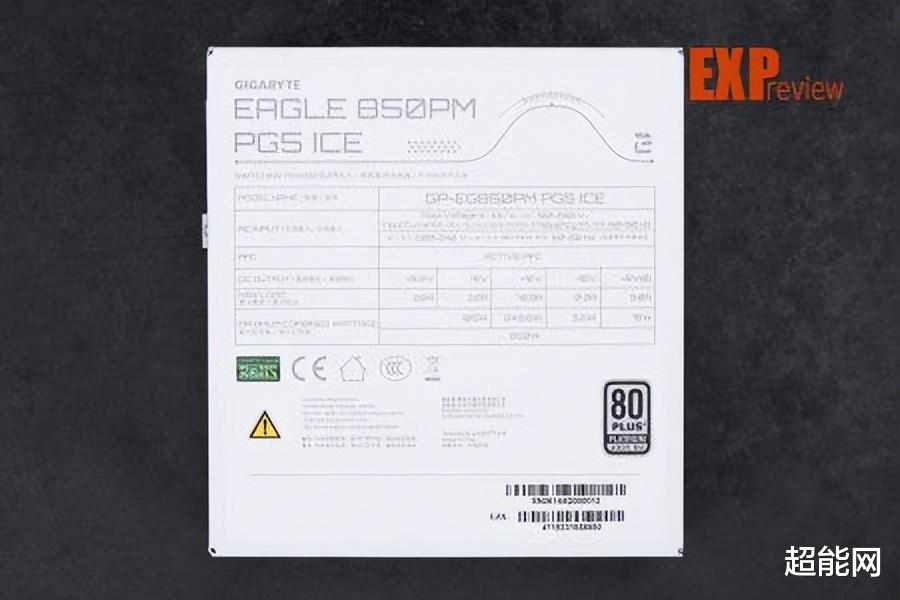

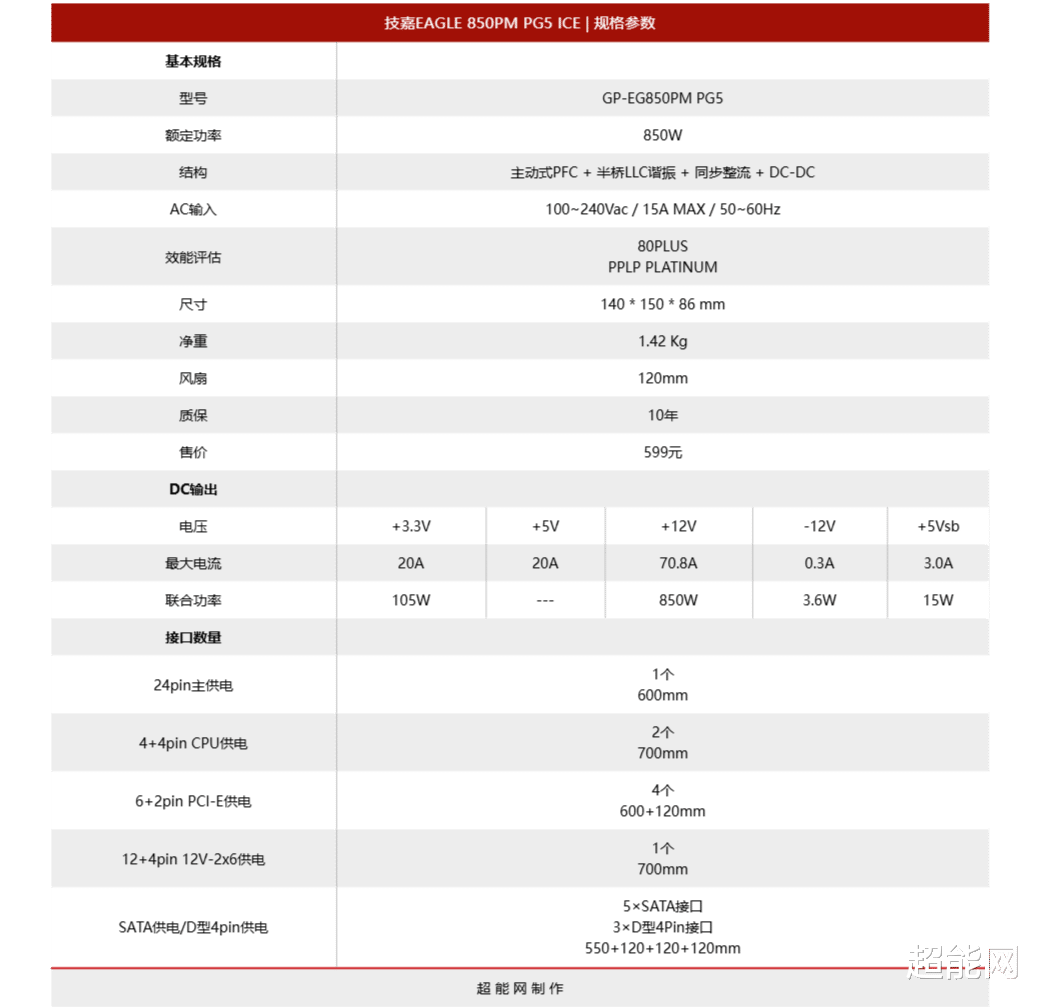

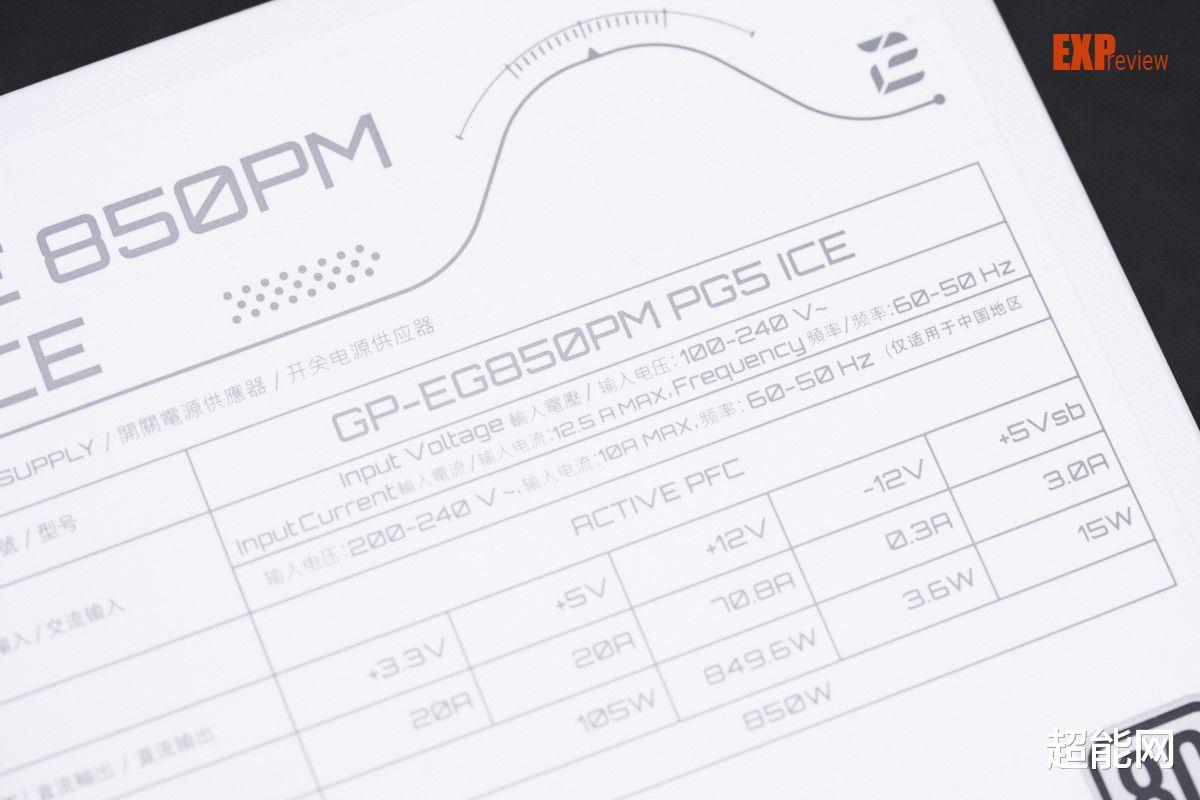

输出规格方面，技嘉EAGLE 850PM PG5 ICE电源采用了单路+12V输出设计，其中+12V输出电流为额定70.8A，相当于功率849.6W，可满足高端平台的供电需求；+5V与+3.3V的额定电流均为20A，联合输出功率为105W；+5V待机与-12V的额定电流则分别为3A与0.3A。

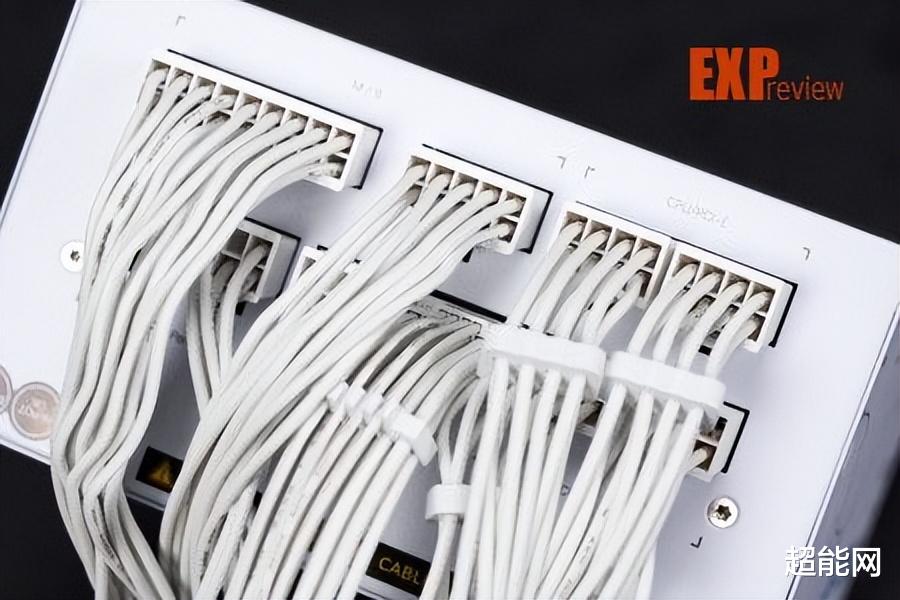

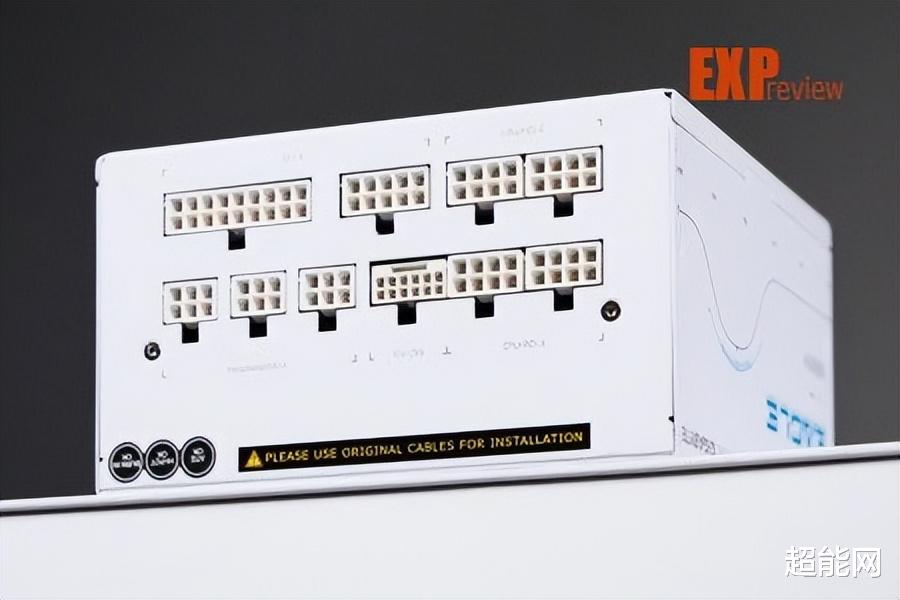

线缆方面，技嘉EAGLE 850PM PG5电源的模组线均为独立蟒纹线，配件附赠有理线梳，共提供有1条24pin主供电线（600mm）、1条12+4pin 12V-2x6供电线（700mm），2条8pin CPU供电线（700mm），2条一拖二设计的8pin PCI-E供电线（600+120mm），共提供有4个PCI-E接口。在SATA及D型4pin供电线方面，这款电源提供有5个SATA接口和3个D型4pin接口，相关模组线均使用了“1分4”设计（550+120+120+120mm）。

技嘉EAGLE 850PM PG5 ICE拆解赏析

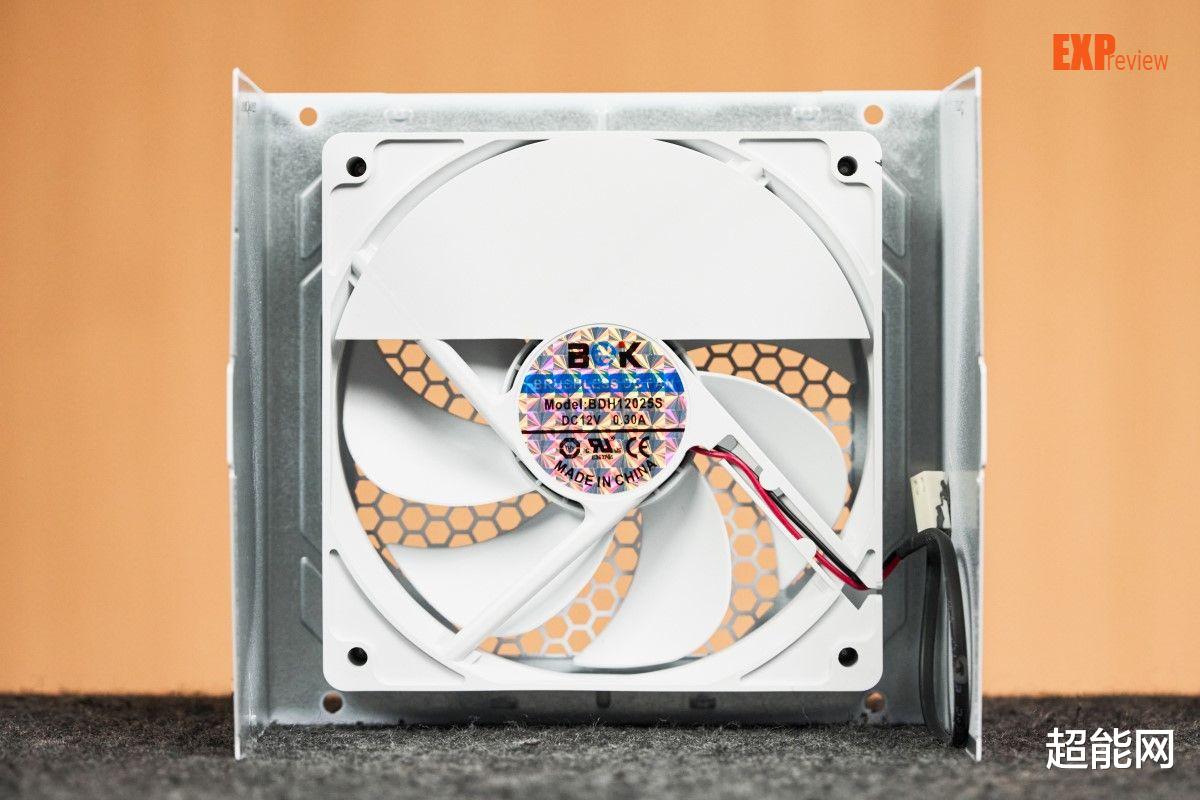

技嘉EAGLE 850PM PG5 ICE电源配备的散热风扇来自宝迪凯，使用7扇叶设计，电机规格为DC 12V 0.30A，具体型号为BDH12025S，实测最高转速2078RPM，空载最大静压可达2.34mmH2O，最大风量可达78.27CFM，使用2Pin接口，通过调整电压进行调速。值得一提的是，在零售版中，该电源的风扇导流罩使用了一体成型的塑料外壳设计，并非传统的塑料板。

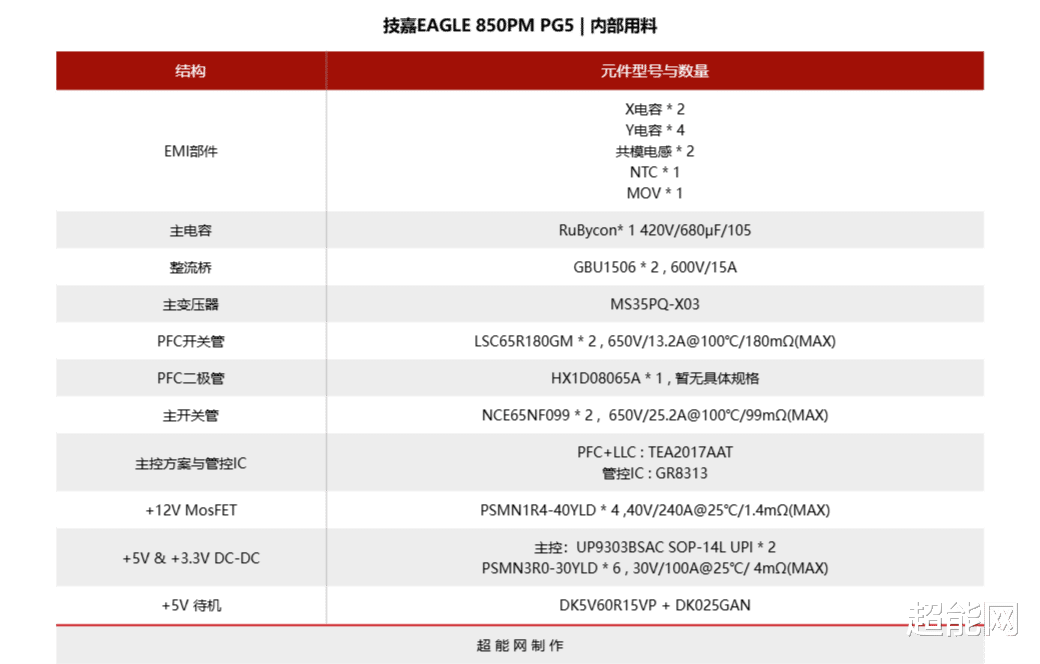

技嘉EAGLE 850PM PG5 ICE电源的生厂商为厦门科司特电子股份有限公司，该电源基于主动式PFC+半桥LLC谐振＋同步整流+DC-DC架构打造，电源所有元器件分布在PCB板的正面，其主控方案采用了数字化可配置LLC和PFC组合控制器，具体型号为TEA2017AAT，布置在主电容和主开关管之间。

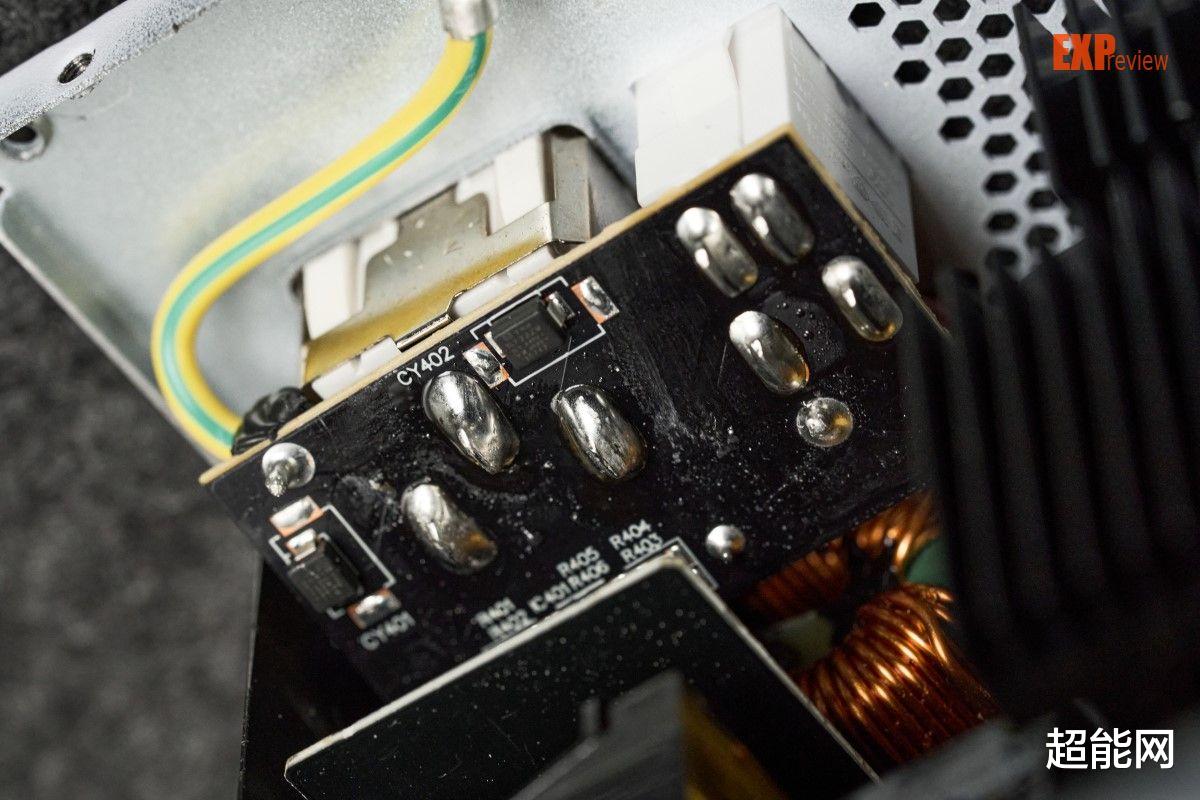

EMI电路方面，这款电源配置有2对贴片式Y电容、2个X电容，其中一对Y电容和1个X电容布置在AC接口的PCB板，同时EMI电路还包含有2个共模电感，其MOV与NTC齐全，其中NTC位于PCB板最外侧，继电器布置在主电容旁边。

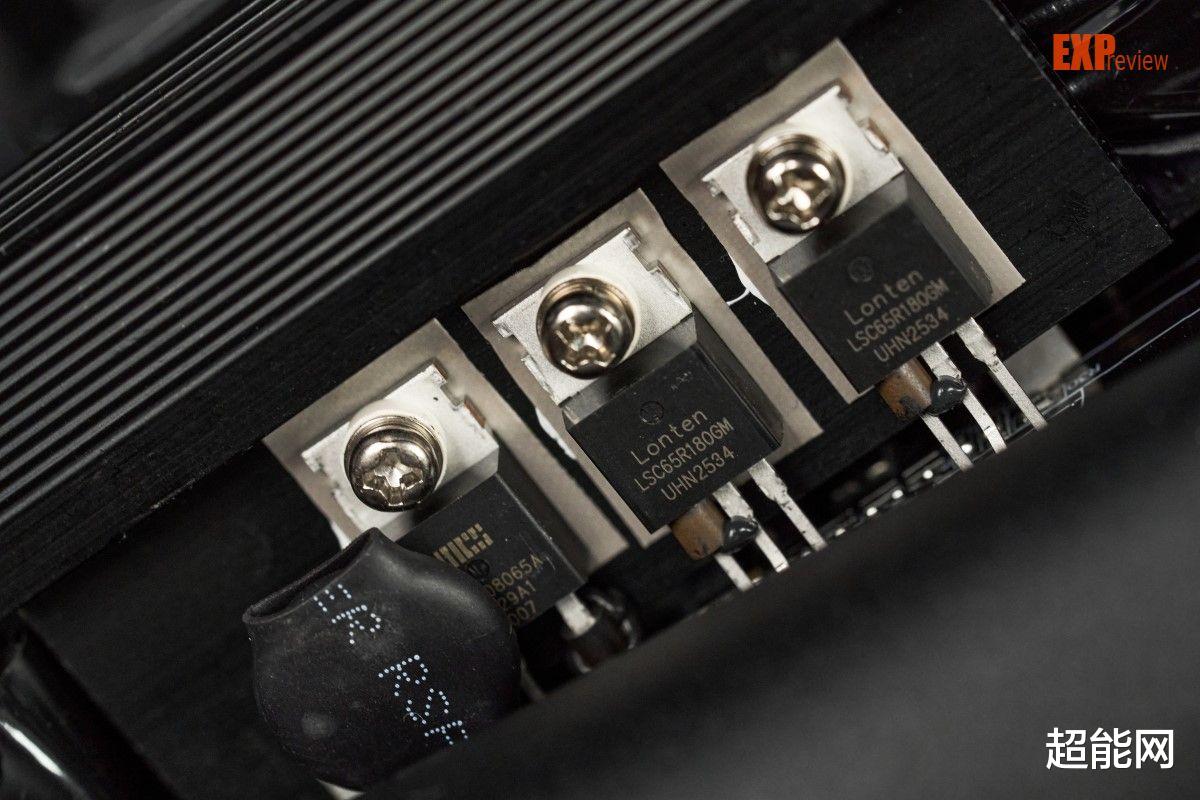

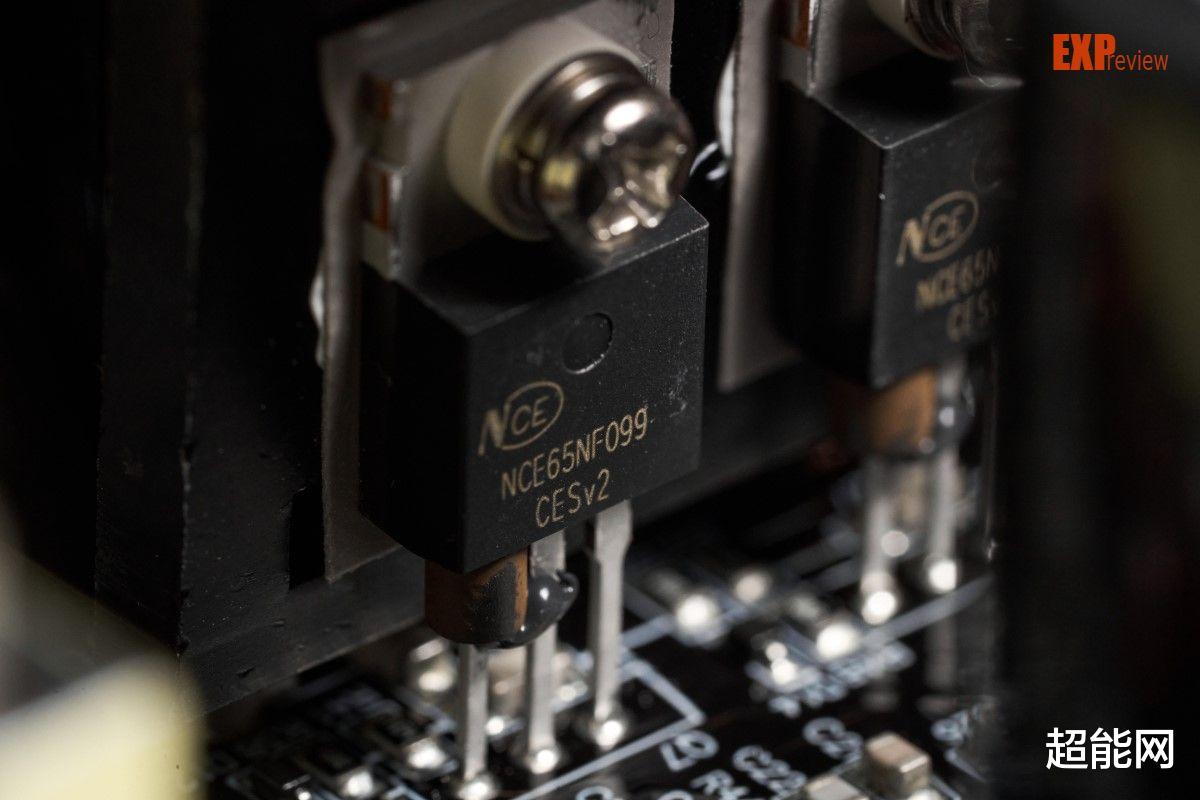

电源配置有2个整流桥，具体型号为GBU1506（600V/15A），配有独立散热片；PFC电路则配置有2个开关管与1个二极管，其中PFC开关管的具体型号为龙腾半导体的LSC65R180GM（ 650V/13.2A@100℃/180mΩ(MAX)），二极管为中瑞宏芯的碳化硅二极管HX1D08065A（暂无具体规格），上述元器件共用一块散热片；主开关管有2个，布置在主电容旁，采用了无锡新节能的NCE65NF099（650V/25.2A@100℃/99mΩ(MAX)），同样配有独立散热片。此外值得一提的是，这款电源的+5V待机使用了DK5V60R15VP+DK025GAN组合，其中DK025GAN集成有氮化镓晶体管。

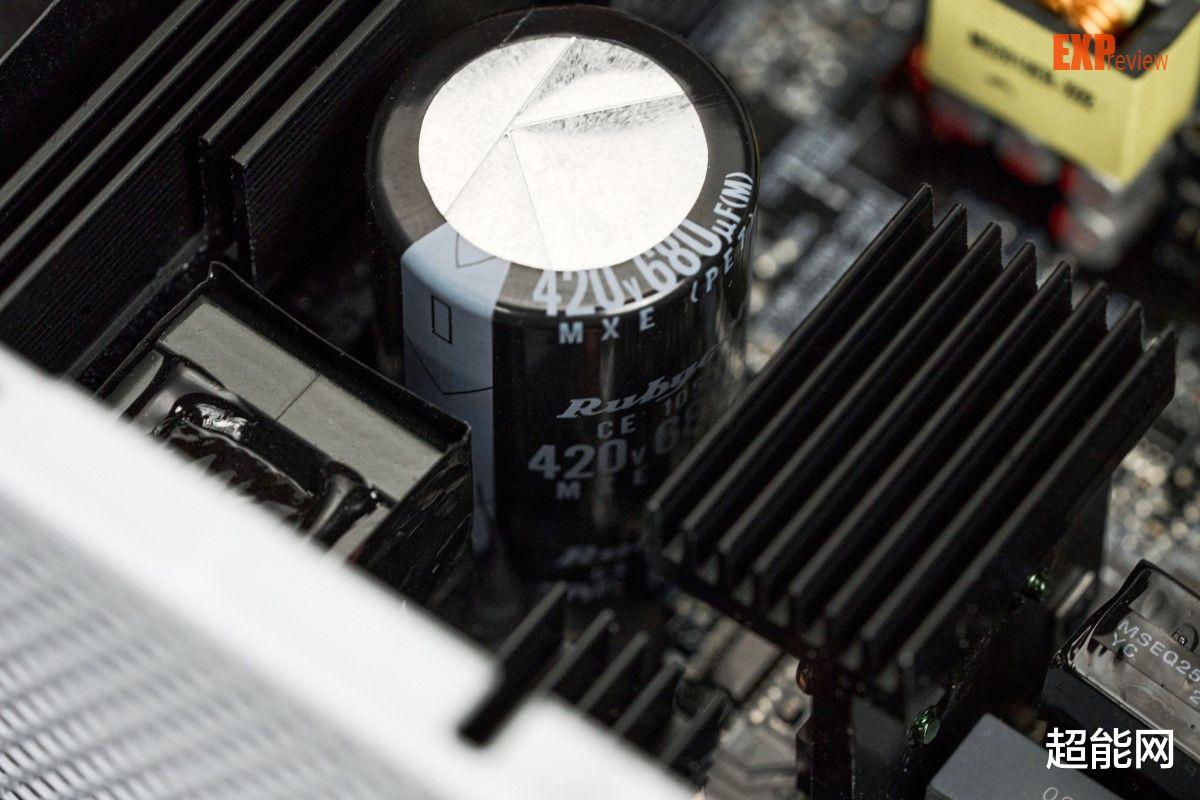

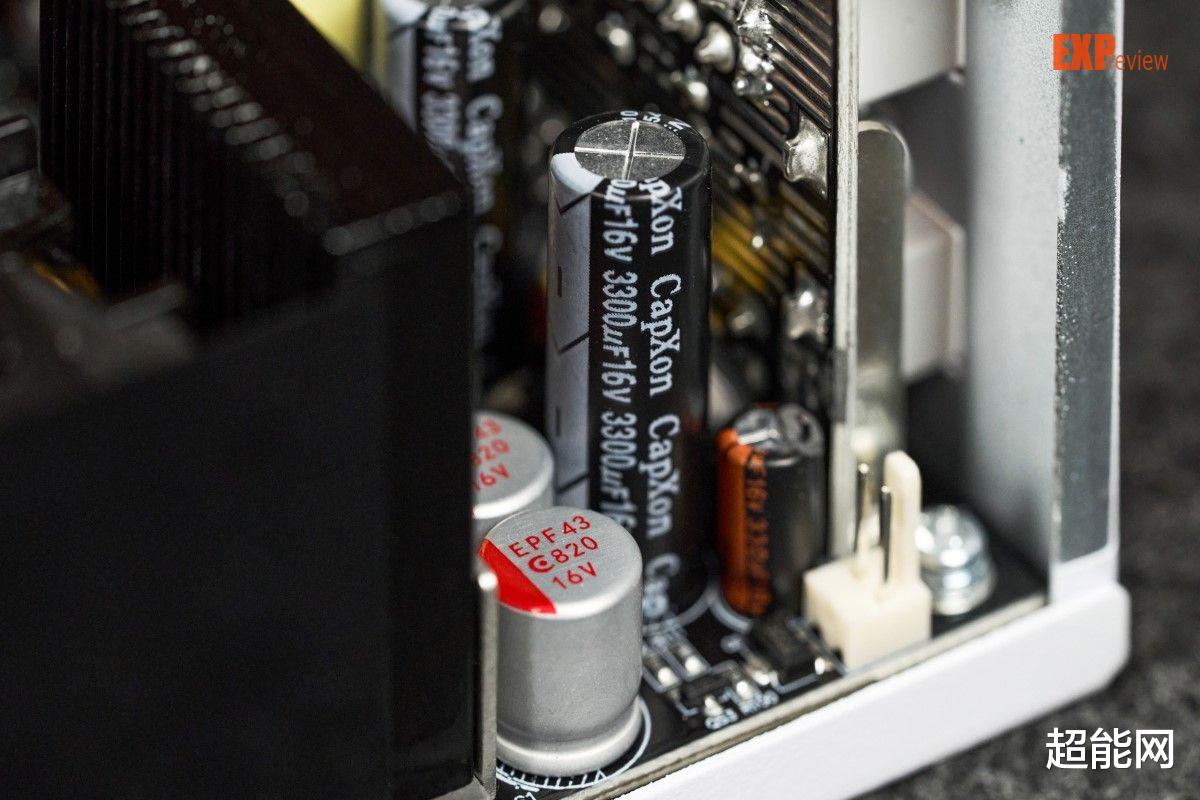

电容方面，这款电源的主电容为1颗红宝石（RuBycon）的电解电容，具体参数为420V/680μF/105℃，容量相当于额定功率的80%，其余电解电容采用有Lelon和CapXon的产品，而固态电容则采用有APAQ和CapXon的产品，总体来看是日系主电容搭配台系电容的组合，符合主流电源的用料水平。

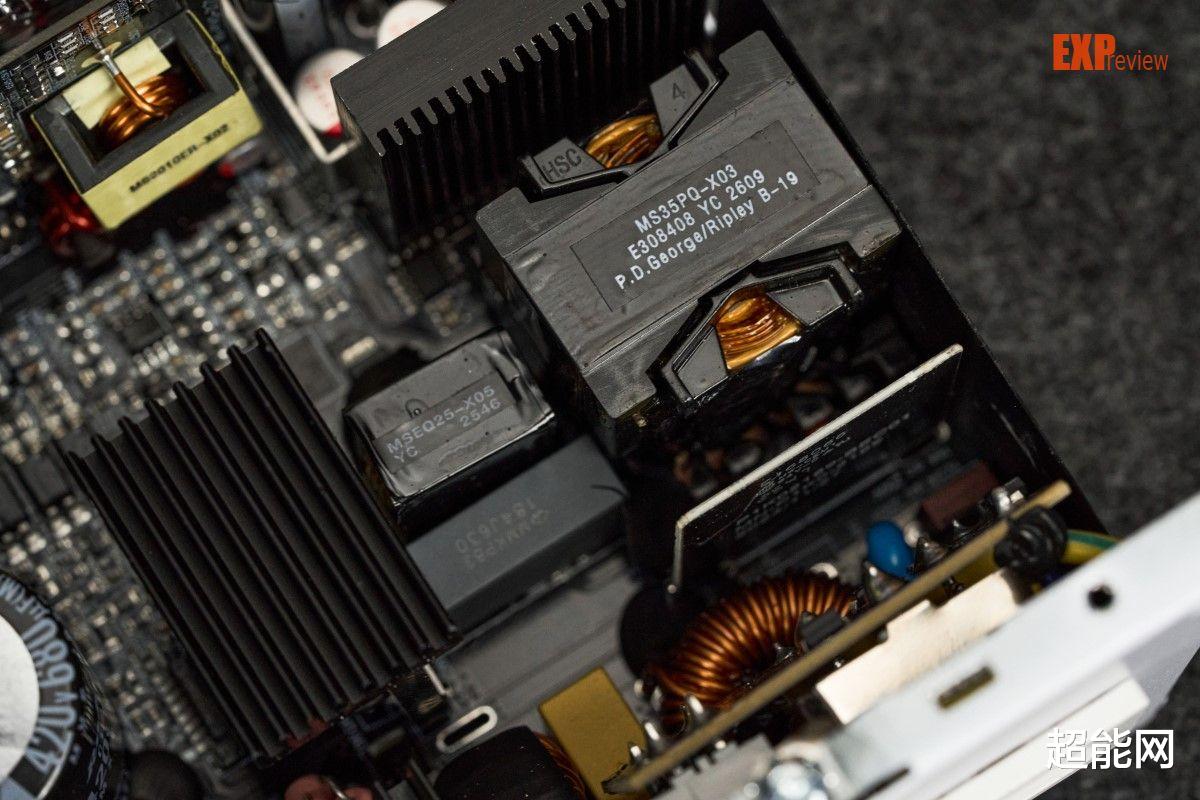

电源的+12V输出电路配置有4个MosFET，每2个一组，布置在主变压器旁，但其表面被散热鳍片覆盖，PCB板对应位置的背面亦贴有导热贴，MosFET具体型号为安世半导体的PSMN1R4-40YLD（40V/240A@25℃/1.4mΩ(MAX)），整流管与续流管各配置有2个。

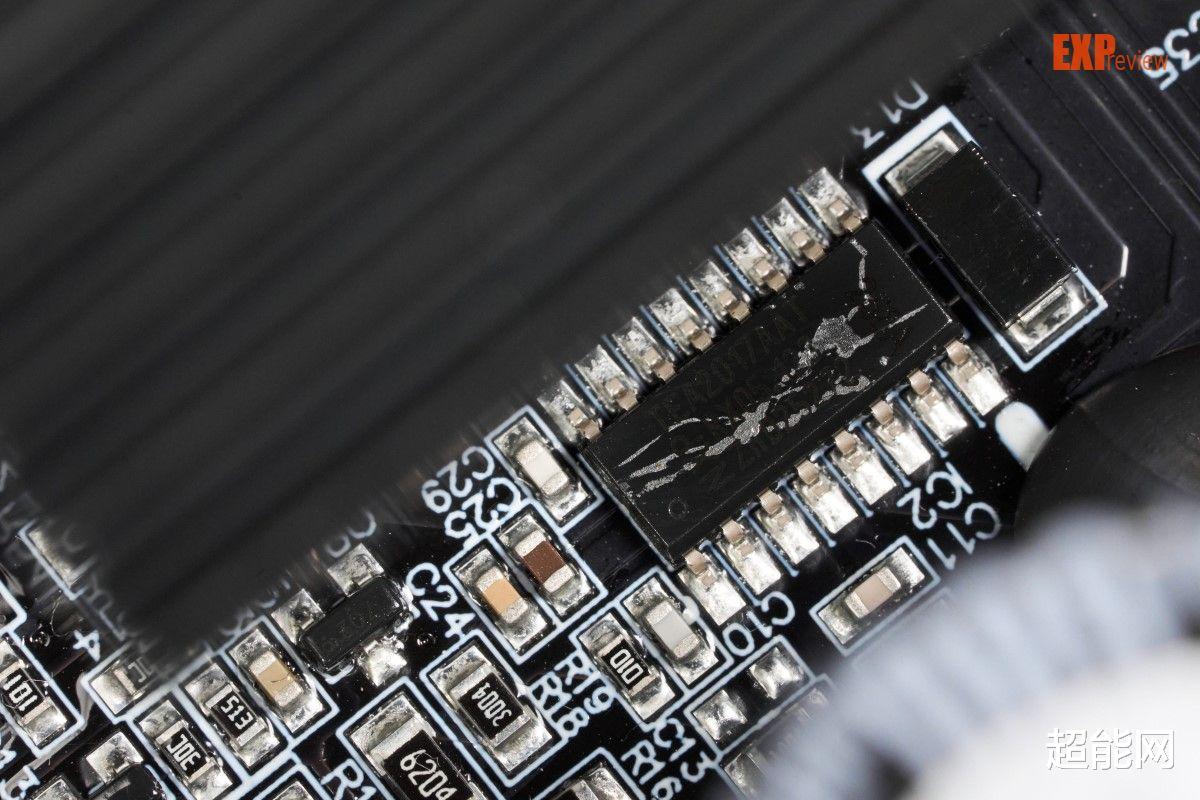

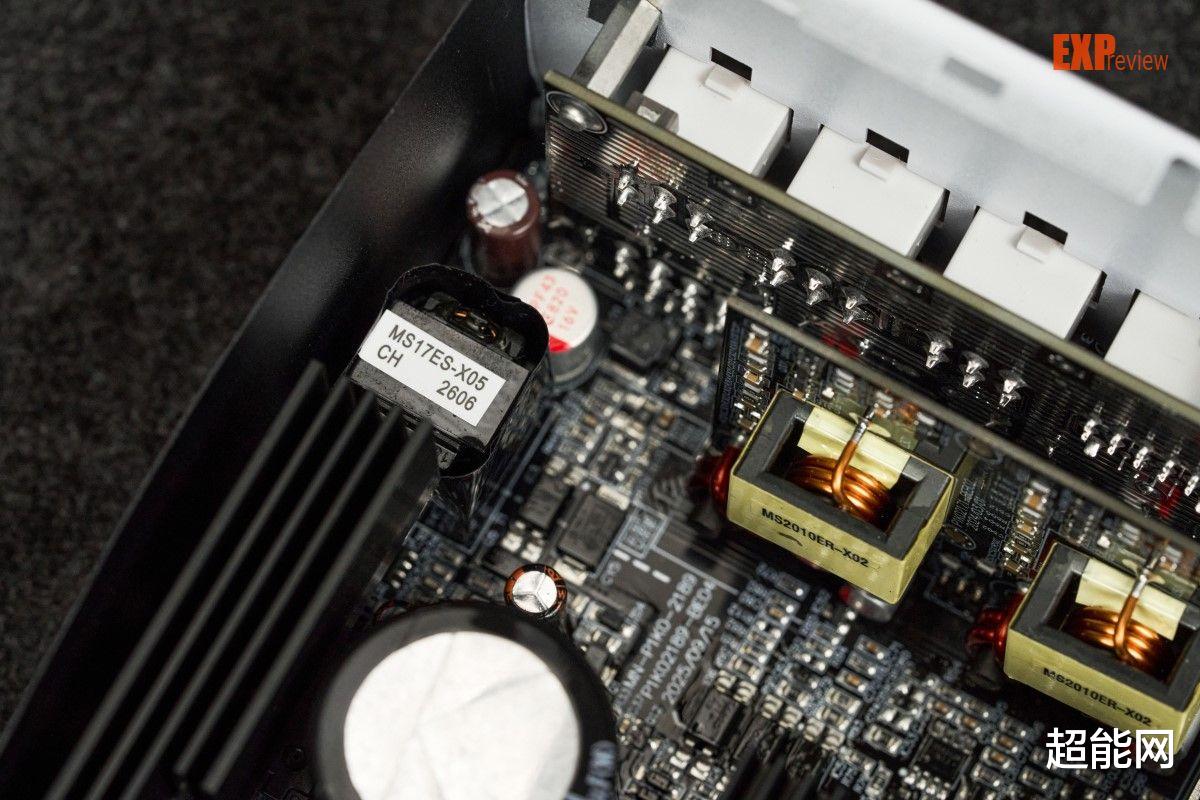

至于电源的DC-DC模块则布置靠近在模组接口面板的一侧，配有独立的PCB板，2个开放式电感和相关元器件背靠背布置，其PWM主控为2个UP9303BSAC SOP-14L UPI，配有6颗MosFET，具体型号为安世半导体的PSMN3R0-30YLD（30V/100A@25℃/4mΩ(MAX)）。

性能测试

静态均衡负载与ATX 3验证

技嘉EAGLE 850PM PG5 ICE额定功率为850W，在115Vac与230Vac输入电压下的OPP过功率保护均约为1105W，约为额定功率的130%，保护调节设定的较为严苛，而+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，其中+5V OCP为31.5A，+3.3V OCP为27A。

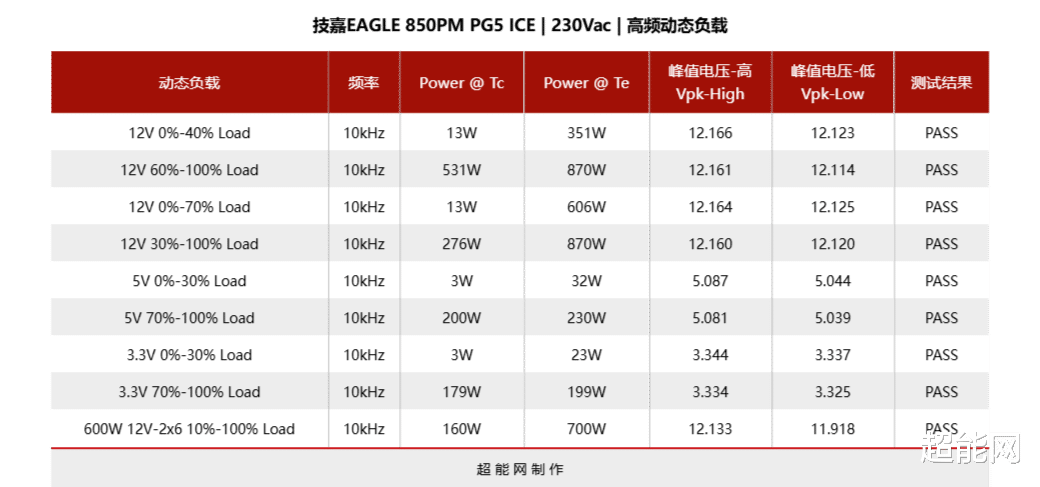

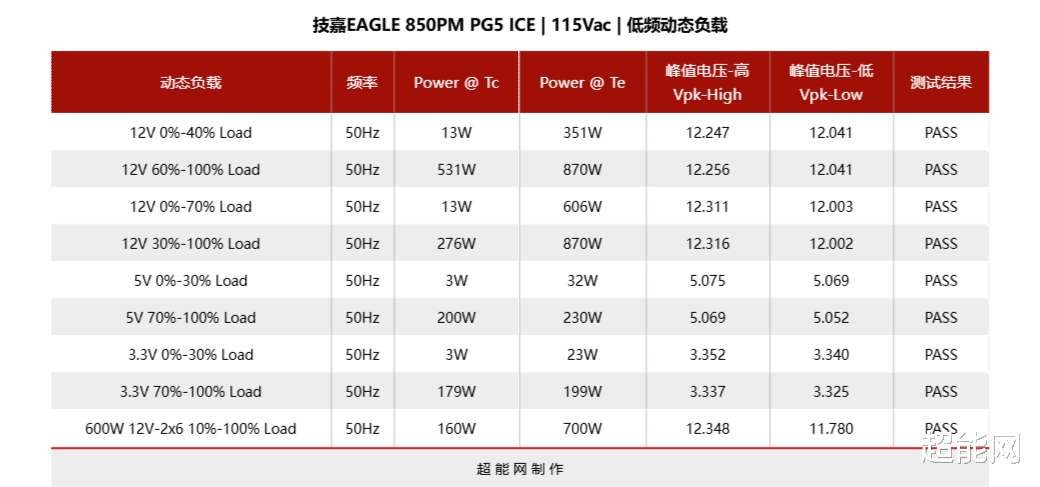

动态负载方面，无论是10kHz高频又或者是低频50Hz下，技嘉EAGLE 850PM PG5的各路输出都能很好地控制峰值电压，各组输出均无电压过冲的情况。此前我们曾对RTX 5090 D V2进行过游戏情景的峰值功耗测试，约为1000W左右，而这款电源可顺利通过16Pin的ATX 3.1动态测试（峰值输出1800W），因此玩家可将该电源搭配RTX 5090 D V2使用。不过考虑到5090的TGP已经去到600W，玩家要是想用它搭配5090平台就要控制好CPU功耗，如果是想要用5090＋14900K这种搭配，建议玩家还是选择1000W功率的版本。

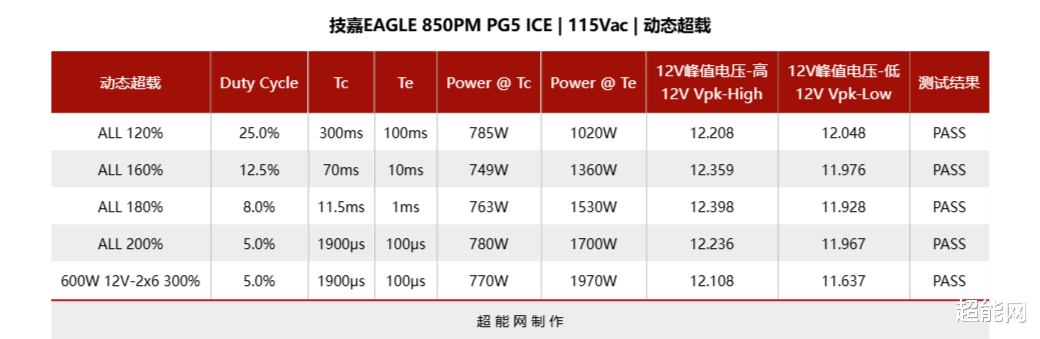

而在ATX 3.1规格验证上，目前业内比较重视的参数主要是2%轻载输出的转换效率，以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。经测定技嘉EAGLE 850PM PG5在2%轻载也就是17W输出时，115Vac与230Vac输入电压下转换效率均可达到73%以上，超过了Intel ATX 3.1的标准值（70%），表现优秀，而且其动态峰值功率的测试也全部通过，可以判定此款电源符合ATX 3.1规格要求。

转换效率

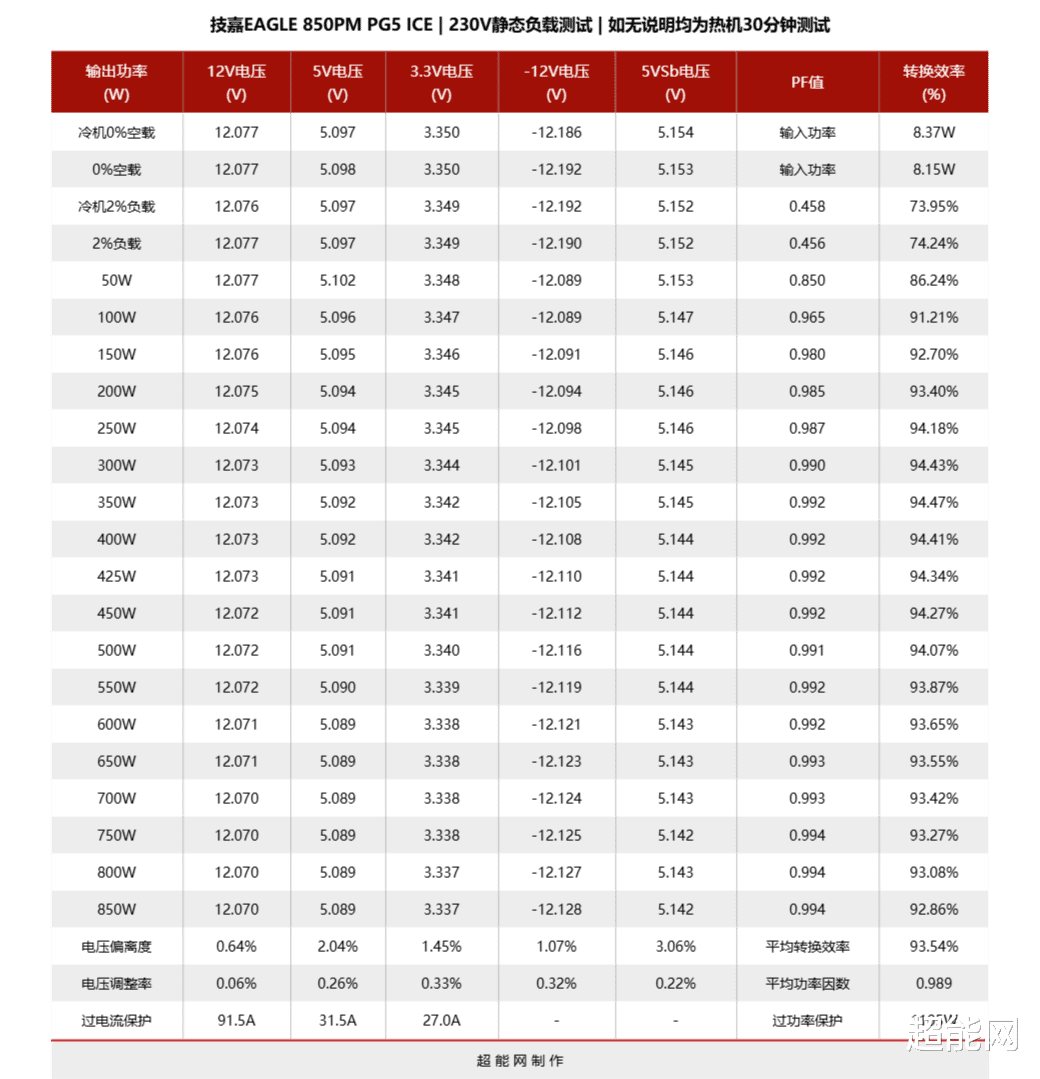

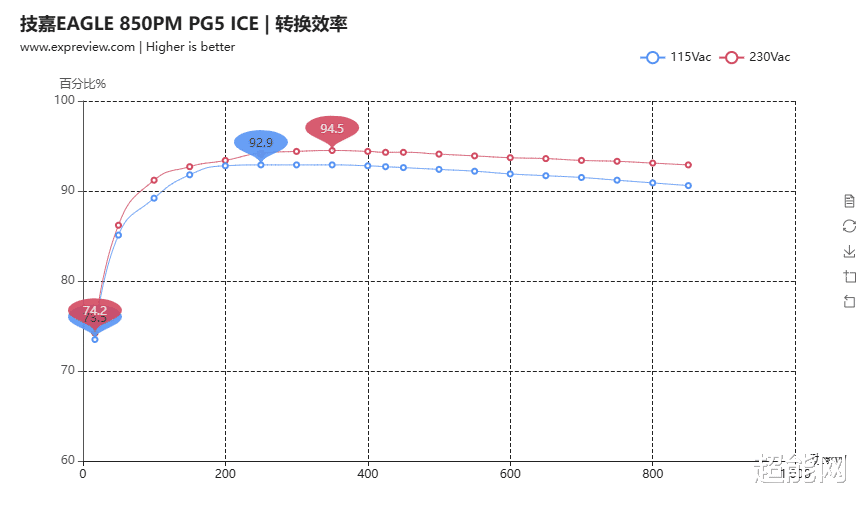

在超能静态均衡负载测试当中，技嘉EAGLE 850PM PG5 ICE在230Vac输入环境下，平均效率是93.54%，峰值效率发生在350W，具体数值是94.5%，其中250W-650W区间的效率高过平均值，覆盖了主流PC进行3A游戏工况的功耗需求；115V输入的情况也比较类似，平均效率是91.88%，其中200W-600W的功率区间高过平均值，不过峰值效率发生点提前到了250W，具体数值是92.9%。

整体来说，技嘉EAGLE 850PM PG5 ICE在静态均衡负载中转换效率的表现较为优秀，符合铂金电源水准，230V最佳输出区间能覆盖主流平台的大部分高负载场景。

待机效率

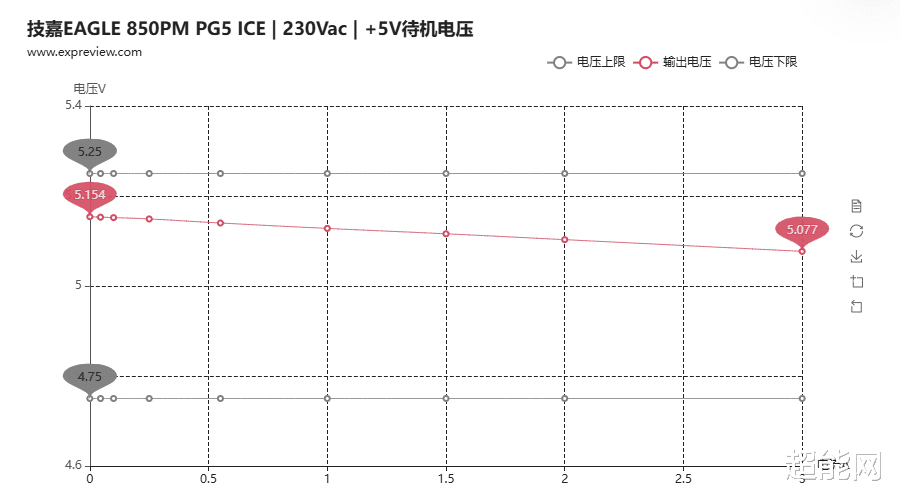

按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率小于1W。待机效率方面，技嘉EAGLE 850PM PG5行业主流水准各点位都留有非常充足的余量，表现非常优秀，其空载待机输入为0.10W，输出电压均在达标范围内。

电压稳定性

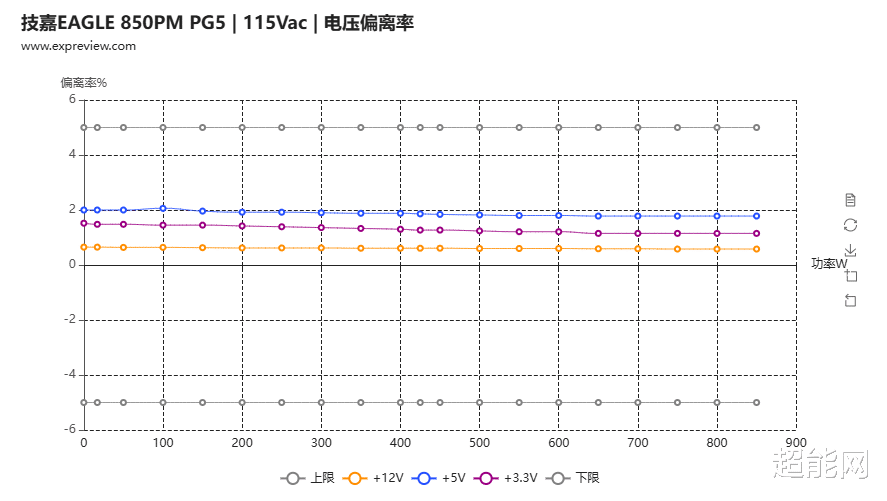

由以下曲线图可以看到，技嘉EAGLE 850PM PG5 ICE在超能静态均衡负载测试当中（115V&230V），+12V、+5V以及+3.3V的变化趋势基本相同，且最高点和最低点之间落差极小，因此该电源电压稳定性非常优秀，静态均衡负载测试中电压波动极小。

落实到具体数据上，技嘉EAGLE 850PM PG5 ICE电源的115V电压调整率分别为0.06%（+12V）、0.28%（+5V）以及0.33（+3.3V），而230V输出则分别为0.06%（+12V）、0.26%（+5V）以及0.33（+3.3V），上述数据均可控制在0.5%以内，且双电压静态均衡负载测试中电压偏离度均可控制在3%以内，由此可说明这款产品的电压稳定性已达到了旗舰电源的水准。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的纹波峰峰值作为打分基准。、

在新天梯榜的评分体系中，电源的230Vac下，单路满载的状态下+12V纹波≤20mV，+5V&+3.3V纹波≤10mV后，便可在输出纹波项目中获得满分评价。

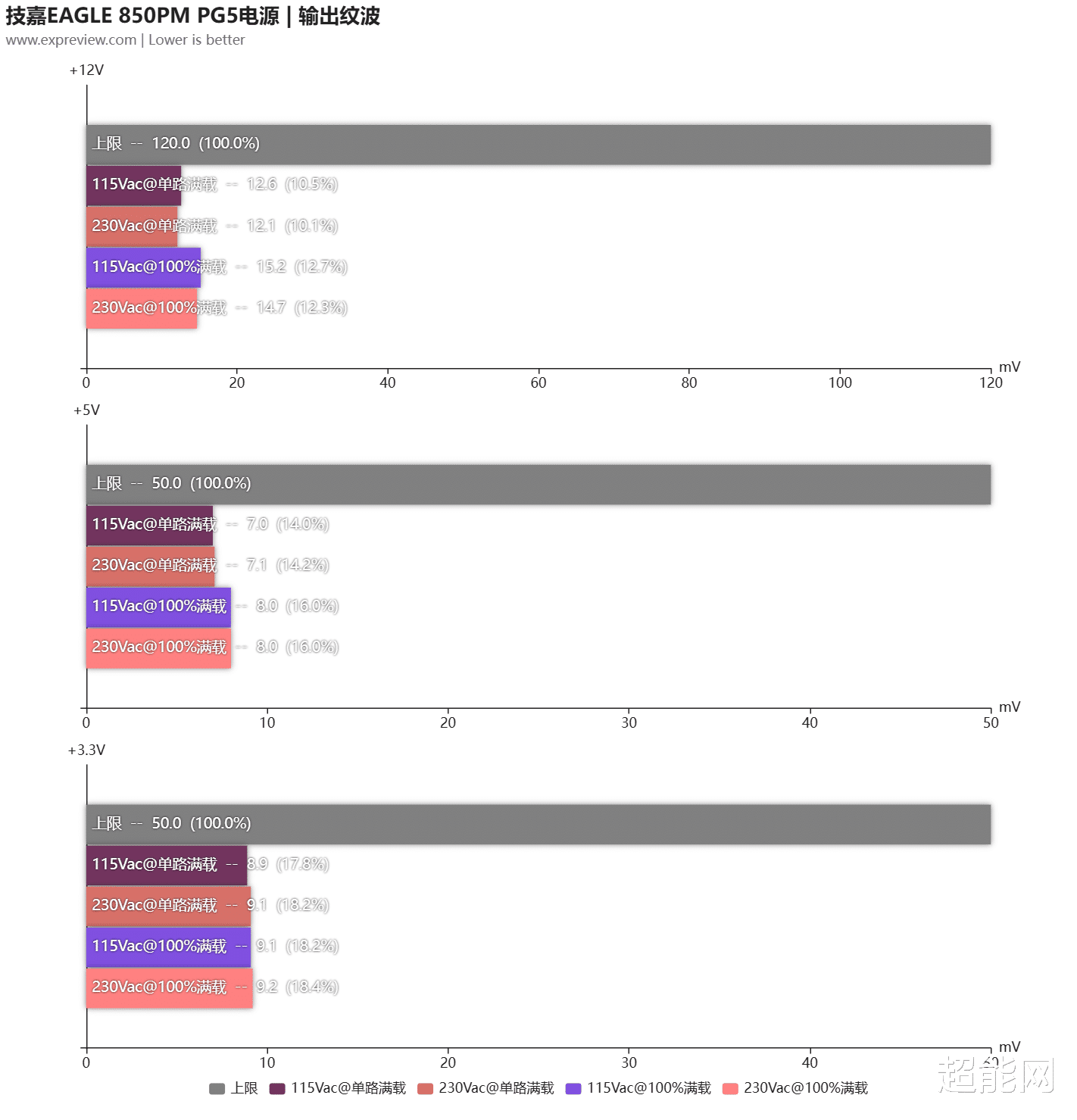

除了电压稳定性，技嘉EAGLE 850PM PG5 ICE在单路满足纹波测试中的表现依然非常惊艳，无论是115V亦或是230V，其+12V、+5V以及+3.3V纹波均控制在10mV以内，在超能指数的纹波项目中该电源已达到了满分水准，距离ATX 3.1上限亦留有非常充足的余量。落实到具体数据上，这款电源230V单路满载纹波分别是12.1mV（+12V）、7.1mV（+5V）以及9.1mV（+3.3V）。

交叉负载

交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有8个拉偏项目则作为参考数据，不纳入最终评分。

这8个点的意义分别为：

A：整机最小负载；
　　B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；
　　C：辅路最大负载、整机满载；
　　D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；
　　E：12V负载拉偏，其余为0A输出；
　　F：5V负载拉偏，其余为0A输出；
　　G：3.3V负载拉偏，其余为0A输出；
H：整机空载；

交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

这款电源在交叉负载测试中延续了电压稳定性测试的惊艳表现，其在四个模拟点位里的电压偏离度基本一致，电压基本是不波动的，再一次证明它的电压稳定性达到了旗舰电源的水准。

保持时间

掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms。

掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位、SSD的掉电保护。

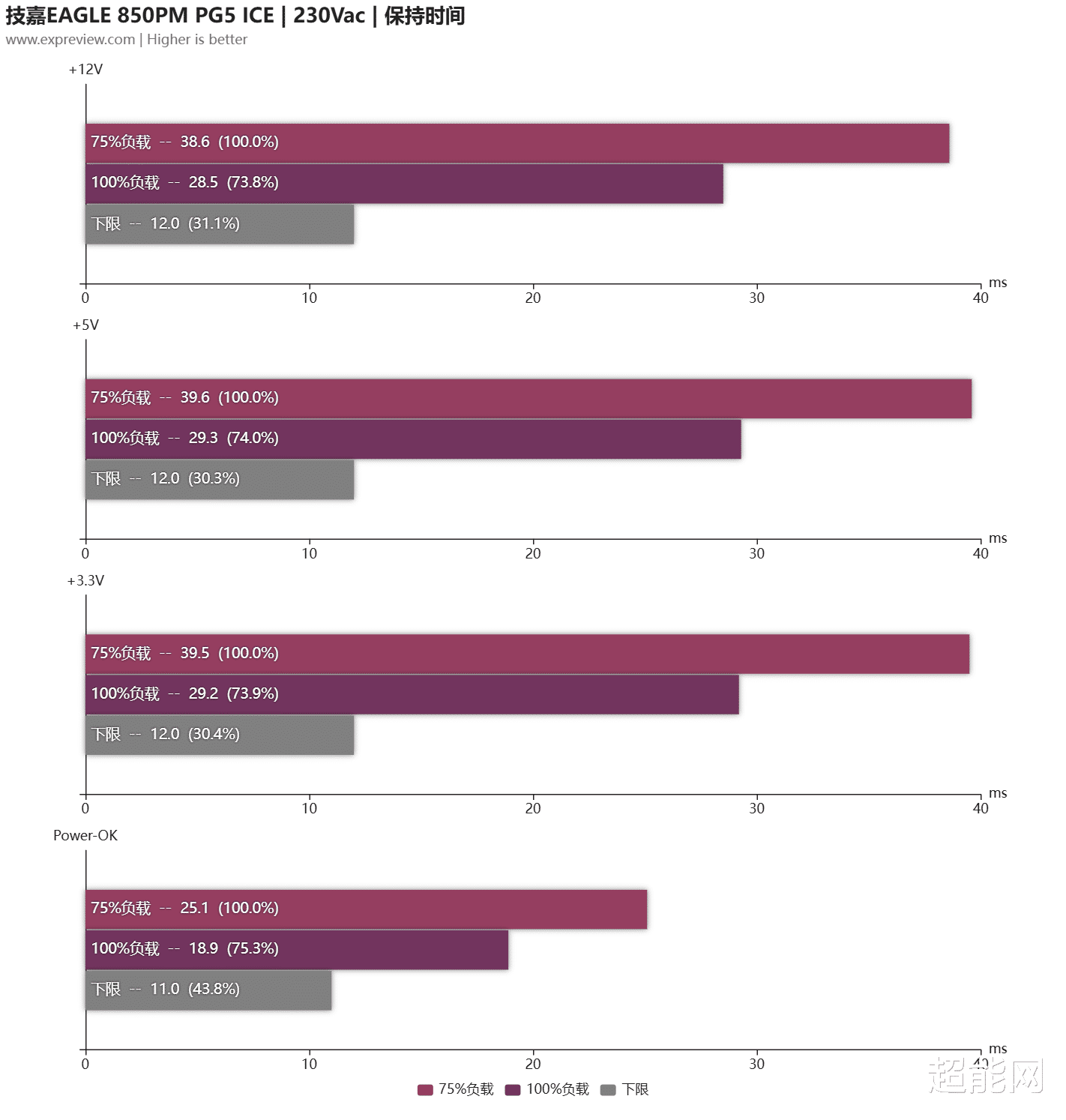

技嘉EAGLE 850PM PG5的保持时间是在75%负载（DC输出637.5W）和100%负载（DC输出850W）的情况下测得。

从以上数据可以看到，技嘉EAGLE 850PM PG5 ICE的满载PG、+12V、+5V以及+3.3V保持时间满足了更为严苛的ATX 3.0要求，它们的具体数值分别是18.9ms、28.5ms、29.3ms以及29.2ms，表现非常优秀，同样达到了超能指数的时序项目满分水准。

噪音及风扇转速测试

在电源噪音测试环节中，我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置，环境温度控制在30℃-32℃区间，通过半无响室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行，完全排除人为干扰。测试过程中，我们会以50W为一档对电源进行测试，并记录电源的运行噪音及风扇转速数据，另外对于风扇停转的状态，我们将统一记录电源噪音为0dB。

由以上数据可以看到，虽然技嘉EAGLE 850PM PG5 ICE支持风扇智能启停功能，但其在100W输出时风扇就会进入工作状态，在600W之前它的30厘米噪音都可以控制在40分贝以内，但是600W之后风扇转速会快速飙升，700W的时候转速来到了1300RPM，噪音值约为48分贝，满载的时候风扇会飙到1911RPM，噪音值约为56分贝。

因此我们认为技嘉EAGLE 850PM PG5 ICE电源当输出功耗控制在600W以内时，运行噪音不会对用户造成太大干扰，但当该电源处于高负载工作区间时（输出＞600W），运行噪音会随着负载的提升而明显增大，静音表现尚有优化空间。

技嘉EAGLE 850PM PG5 ICE得分及点评

按照我们目前的评分标准，技嘉EAGLE 850PM PG5 ICE的超能指数为94.8分，目前位列电源天梯榜第二名，综合表现符合旗舰电源水准。

总结来说，技嘉EAGLE 850PM PG5 ICE这款电源在性能上无可挑剔，它的超能指数跟技嘉EAGLE 1000PM PG5基本一致，达到了94.9分，目前位列天梯榜单第二名（并列），这说明它的纹波、时序、电压稳定性等各方面的电气性能都到了顶尖水准。此外最重要的是这款电源的售价仅为599元，折算下来大概是六毛七一瓦，所以如果你只关注电气性能的话，目前这款电源是天梯榜排名前五里面性价比最强的产品，不过在使用体验方面它还是有点小遗憾，受限于12厘米的风扇其噪音表现比较一般。
